RHINOCEROS İLE NURBS MANTIĞINI ANLAMAK VE ENDÜSTRİYEL MODELLEME YAPMAK

Animasyon Akademi•6 dk okuma

NURBS isoparm çizgileriyle kaplı parlak cam vazo formu üzerinde kontrol noktaları ve Rhino logosu

Rhinoceros ile hassas ve üretime uygun geometri kurmanın anahtarı NURBS mantığını anlamaktır; bu yazıda yüzeylerin kontrol noktalarıyla nasıl şekillendiğini, eğrilik sürekliliğini, hassas çizim ile parametrik düzenlemeyi ve üretime uygun katı model oluşturmayı öğrenerek endüstriyel modelleme sürecinizi hızlandırmayı öğreneceksiniz.

1. NURBS Temelli Yüzey Modelleme Mantığını Kavramak

NURBS (Non-Uniform Rational B-Splines), serbest formlu eğrileri ve yüzeyleri matematiksel olarak tanımlamak için kullanılan bir modelleme yöntemidir. Polygon tabanlı sistemlerden farklı olarak, yüzeyler kontrol noktaları, ağırlık değerleri ve knot vektörleri üzerinden tanımlanır.

Rhino Curvature Analysis paneli ve Zebra modu ile vazo yüzeyinde renkli eğrilik dağılımı analizi

Kontrol Noktaları Üzerinden Geometriyi Yönetmek

Kontrol noktalarını hareket ettirmek, yüzeyin formunu doğrudan etkiler. Ancak burada önemli olan, noktaları rastgele taşımak değil; yüzey akışını ve eğrilik sürekliliğini koruyarak düzenleme yapmaktır. Bu yaklaşım, özellikle otomotiv ve ürün tasarımında yüzey kalitesini artırır.

Eğrilik Analizi ile Yüzey Kalitesini Değerlendirmek

Curvature Analysis ve zebra analizleri, yüzey geçişlerini test etmek için kullanılır. Bu analizleri doğru yorumlamak, üretim öncesinde hataları fark etmeyi sağlar.

_CurvatureAnalysis
_SelectSrf
_Zebra

2. Rhinoceros Arayüzünde Hassas Çizim Yapmak

Rhinoceros ile endüstriyel modelleme yapmak, yalnızca form oluşturmak değil; ölçüsel doğruluğu garanti altına almak anlamına gelir. Bu nedenle grid, snap ve ortografik görünüm kontrolleri etkin kullanılmalıdır.

Osnap ve SmartTrack Özelliklerini Etkin Kullanmak

Osnap (Object Snap) seçenekleri; midpoint, endpoint, center gibi referansları yakalamayı sağlar. SmartTrack ise referans doğrultular üzerinden hizalama yapmaya yardımcı olur.

Midpoint ile simetrik modelleme yapmak
Center referansı ile dairesel geometriyi hizalamak
Perpendicular yakalama ile teknik doğruluğu artırmak

Doğru Birim ve Tolerans Ayarlarını Belirlemek

Tolerans değeri, yüzey birleşim kalitesini doğrudan etkiler. Çok düşük tolerans sistem performansını düşürürken, yüksek tolerans birleşim hatalarına neden olabilir. Üretim sürecine uygun değer belirlemek kritik bir adımdır.

Rhino Object Snap çubuğunda Midpoint End Center Perpendicular işaretli ve Document Properties Units tolerans paneli

3. Parametrik Düzenleme Yaparak Revizyon Süreçlerini Hızlandırmak

Endüstriyel projelerde revizyon kaçınılmazdır. Ölçü değişiklikleri, teknik gereksinimler veya üretim geri bildirimleri doğrultusunda model üzerinde güncelleme yapmak gerekir. Bu noktada parametrik düşünmek büyük avantaj sağlar.

History Özelliği ile Bağlantılı Geometriyi Güncellemek

History komutu, eğri ve yüzeyler arasında ilişki kurarak yapılan değişikliklerin otomatik yansımasını sağlar.

_RecordHistory
_ExtrudeCrv
_ChangeDegree

Blok Yapısı ile Tekrarlı Parçaları Yönetmek

Blok kullanımı, tekrar eden bileşenlerin merkezi olarak düzenlenmesini sağlar. Böylece bir değişiklik tüm kopyalara yansıtılır ve zaman kazanılır.

4. Üretime Uygun Katı Model Oluşturmak

Modelleme sürecinin son aşamasında hedef, üretime uygun, kapalı ve hatasız bir katı model elde etmektir. Açık kenarlar, yüzey boşlukları veya hatalı birleşimler üretim aşamasında sorun yaratır.

Join ve Boolean İşlemleriyle Katılaştırmak

Join komutu yüzeyleri birleştirirken, Boolean Difference ve Boolean Union işlemleri karmaşık formların oluşturulmasını sağlar.

Edge Analizi Yaparak Açık Yüzeyleri Tespit Etmek

ShowEdges komutu ile açık kenarlar tespit edilerek üretim öncesi hata kontrolü yapılabilir. Bu adım, CNC veya 3D baskı süreçlerinde sorun yaşamamak için gereklidir.

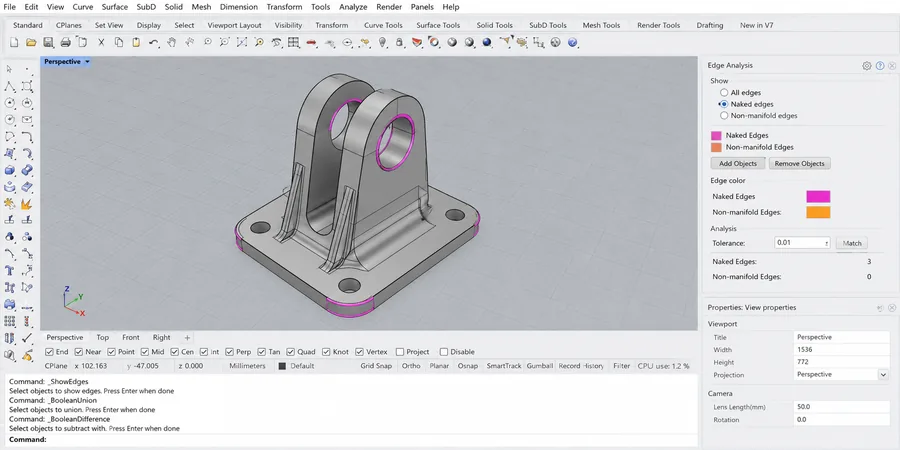

Rhino ShowEdges paneli Naked Edges sayacı ve Boolean Union Difference komutları sonrası kapalı polysurface

5. Endüstriyel Modelleme Sürecini Optimize Etmek

Rhinoceros ile NURBS mantığını anlamak, yalnızca teknik bilgi değil; yüzeyi kurmadan önce sonucu öngören bir düşünme biçimi kazandırır. Modeli en baştan doğru kurmak, gereksiz yüzey üretmemek ve geometriyi sade tutmak uzun vadede büyük avantaj sağlar.

Yüzey Sürekliliğini Koruyarak Estetik Kaliteyi Artırmak

G0, G1 ve G2 süreklilik kavramlarını bilmek, yüzey geçişlerini profesyonel seviyeye taşır. Özellikle tüketici ürünlerinde bu kalite doğrudan algılanır.

Dosya Organizasyonu ve Katman Yönetimi Yapmak

Layer yapısını düzenli kurmak, büyük projelerde karmaşayı önler. Renk kodlama ve isimlendirme standartları ekip içi koordinasyonu kolaylaştırır.

NURBS tabanlı modelleme süreçlerini daha verimli hale getirmek isteyen ekipler, ayrıntılı müfredat için Rhinoceros eğitim programı sayfasını inceleyebilir. Doğru metodoloji ile çalışmak, projelerde hız ve kaliteyi aynı anda artırır.

Sonuç: NURBS Mantığını Anlayarak Daha Kontrollü Modelleme Yapmak

Rhinoceros ile NURBS mantığını anlamak, yüzeyleri bilinçli şekilde oluşturmak ve üretime uygun katı modeller geliştirmek anlamına gelir. Bu yaklaşım, tasarım kararlarını teknik doğrulukla birleştirir. Sonuç olarak; daha az hata, daha hızlı revizyon ve daha yüksek yüzey kalitesi elde edilir.
