RHINOCEROS İLE GRASSHOPPER MANTIĞINI ANLAMAK VE PARAMETRİK TASARIM YAPMAK

Rhinoceros ve Grasshopper ikilisi, bir modeli her seferinde sıfırdan kurmak yerine mantığını kurup parametrelerle yönetmeyi sağlar; bu yazıda veri akışını, veri ağaçlarını, geometri türlerini ve otomasyon yöntemlerini öğrenerek tekrarlanabilir ve hızlı bir parametrik tasarım akışı kurmayı öğreneceksiniz.

1. Parametrik modelleme mantığını hızlı kavramak

Parametrik yaklaşımın özü, “sonuç”tan çok “kural” yazmaktır. Rhino tarafında geometriyi üretirken, Grasshopper tarafında bu geometriyi üreten ilişkileri kurarsınız. Örneğin bir cephe modülünün genişliği değiştiğinde; modül sayısı, derz aralıkları ve panel boyları da otomatik güncellenebilir. Bu, revizyonun sadece bir sayı değiştirmekle yönetilmesi demektir; bu becerileri işinizde standarda dönüştürmek isterseniz yapılandırılmış bir yol sunan kapsamlı Rhinoceros eğitimi sayfasına da göz atabilirsiniz.

İyi bir tanımı kötüden ayıran alışkanlıklar

Burada kritik olan; parametreleri doğru seçmek ve bağımlılıkları açık bir mantıkla kurmaktır. İyi bir parametrik tanım (definition), ekip içinde paylaşılabilir, kontrol edilebilir ve gerektiğinde büyütülebilir. Kötü bir tanım ise “çalışıyor ama kimse dokunamıyor” hâline gelir. Bu nedenle baştan itibaren isimlendirme, gruplama, açıklama notları ve düzenli kablolama alışkanlıkları edinmek önemlidir.

Parametrik sistem kurarken şu sorulara yanıt vermek işe yarar:

• Hangi ölçüler sabit, hangileri değişken tutulacak?
• Hangi kısıtlar üretim veya saha koşullarından geliyor?
• Alternatif üretirken hangi metriklere bakılacak (alan, ağırlık, maliyet, gölge, açıklık)?
• Sonuç Rhino’da hangi katman ve isimlerle yönetilecek?

NURBS geometri türlerini doğru seçmek

Rhinoceros’un güçlü yanı NURBS tabanlı modellemedir. Eğrisel yüzeyler, hassas kenar süreklilikleri ve üretim odaklı toleranslar söz konusu olduğunda NURBS yaklaşımı çok değerlidir. Grasshopper içinde de eğri (Curve), yüzey (Surface) ve katı (Brep) türlerini ayırarak düşünmek gerekir. Örneğin bir panelleme kurgusu, yüzey üzerinde UV alanına göre çalışırken daha tutarlı sonuç verir.

Parametre hiyerarşisini net kurmak

Bir tanımda yüzlerce slider olabilir; ama bu, kullanımı kolaylaştırmaz. Parametreleri “tasarım kararları” ve “teknik ayarlar” diye ayırmak faydalıdır. Tasarım kararları (modül sayısı, açı, yükseklik, ritim) üst seviyede; teknik ayarlar (tolerans, örnekleme yoğunluğu, offset hassasiyeti) alt seviyede kalabilir. Böylece tanımı kullanan kişi yanlışlıkla kritik ayarları bozmaz.

2. Grasshopper veri akışını doğru okumak

Grasshopper, klasik “komut-çıktı” mantığından farklıdır; bir veri akışı motoru gibi çalışır. Her bileşen girdileri alır, bir işlem yapar ve çıktıyı bir sonrakine taşır. Bu yüzden tanımı okumak; kabloların yönünü, veri tiplerini ve “hangi adım ne üretiyor” sorusunu takip etmekle başlar.

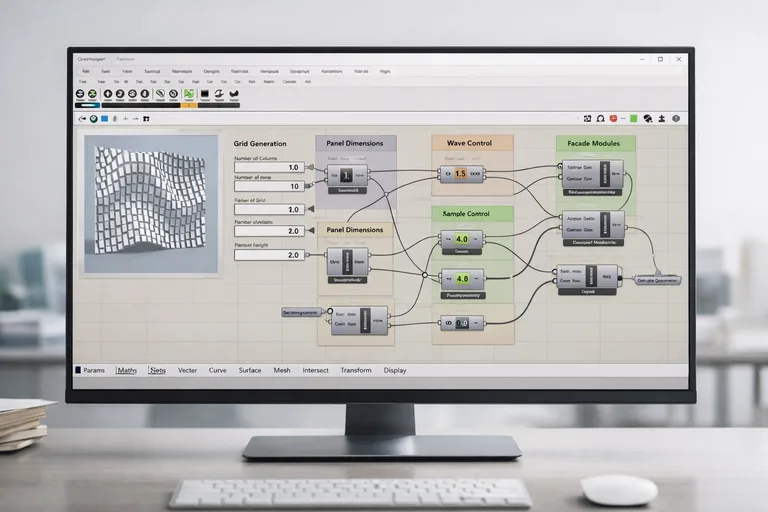

Tanımı amaç bloklarına ayırmak

İyi bir pratik, tanımı bölümlere ayırıp her bölümü bir amaçla etiketlemektir: “Girdi parametreleri”, “Referans geometri”, “İşleme”, “Analiz”, “Çıkış/Bake”. Bu şema, ekip içi paylaşımda zaman kazandırır ve hatayı hızlı izole etmeyi sağlar.

Component tiplerini hızlı ayırt etmek

Grasshopper’da bileşenler çoğu zaman veri tipine göre anlam kazanır. Örneğin Construct Point bir nokta üretirken, Interpolate noktaları eğriye çevirir, Loft eğrilerden yüzey üretir. Bir yerde beklediğiniz yüzey gelmiyorsa, sorun çoğu zaman bir adım önceki veri tipinin yanlış olmasından kaynaklanır. Panel (param) bileşenleriyle veri tipini görünür yapmak bu yüzden önemlidir.

Debug alışkanlığını düzenli geliştirmek

Tanım karmaşıklaştıkça “neden çalışmıyor” sorusu kaçınılmaz olur. Debug için temel yöntemler: ara adımlara Panel koymak, Preview’yu adım adım açıp kapamak, veri sayısını kontrol etmek ve bileşen uyarılarını okumaktır. Ayrıca ağır işlemleri ayrı bir gruba alıp gerektiğinde devre dışı bırakmak, performansı yönetmeyi kolaylaştırır.

3. Veri ağaçlarını pratik örnekle yönetmek

Grasshopper’ı verimli kılan şeylerden biri, liste mantığını aşan Data Tree yapısıdır. Birçok profesyonel kullanıcı için veri ağaçları başta korkutucu görünür; fakat doğru kavrandığında panelleme, katmanlı sistemler, modüler kurgular ve üretim çıktıları çok daha kontrollü olur.

Liste ile ağacı ayırt etmek

Basitçe düşünürsek: Liste “tek boyutlu” bir diziyken, veri ağacı “dallanabilen” bir yapıdır. Örneğin her kat için ayrı bir nokta listesi tutabilir, her modül sırası için farklı parametre setleri tanımlayabilirsiniz. Böylece tek bir tanım içinde farklı bölgeleri farklı kurallarla yönetmek mümkün olur.

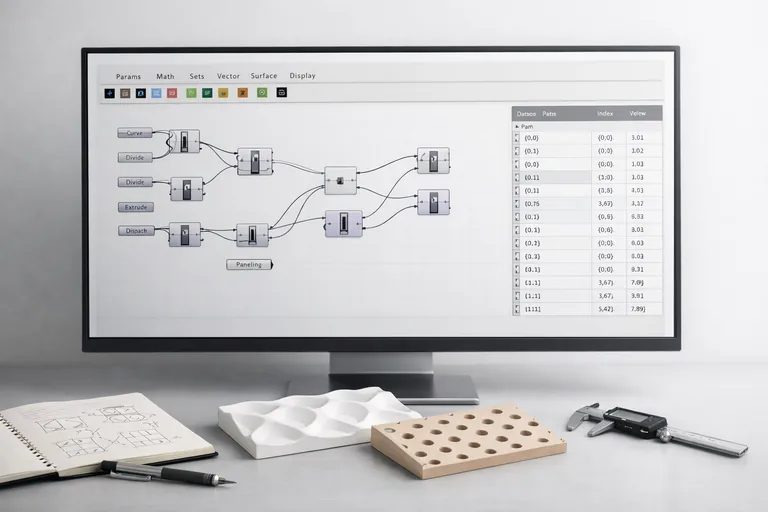

Graft ve Flatten kararını bilinçli vermek

En sık kullanılan dönüşümlerden ikisi Graft ve Flatten işlemleridir. Flatten, dalları tek listeye indirger; Graft ise elemanları ayrı dallara ayırır. Bir panelleme işleminde her paneli ayrı dal yapmak, panel başına farklı kalınlık veya perforasyon uygulamak için idealdir. Tersi durumda, tek bir listeyle çalışmak istediğinizde Flatten daha doğru olur. Burada hedef, “işlemin hangi seviyede” uygulanacağını anlamaktır.

Path eşlemesini tutarlı kurmak

İki farklı veri ağacını birleştirirken, path yapıları uyuşmadığında beklenmedik sonuçlar çıkar. Örneğin bir yüzey listesi ile bir sayı listesi eşleşmiyorsa, Grasshopper sayıları tekrar edebilir veya eşleşmeyi kaydırabilir. Bu yüzden veri ağaçlarını birleştirmeden önce, Panel ile path yapısını kontrol etmek ve gerekiyorsa Simplify, Shift Paths gibi araçlarla uyumlamak iyi bir pratiktir.

4. Rhino içinde geometriyi temiz hazırlamak

Parametrik tanımın kalitesi, çoğu zaman Rhino’daki hazırlığın kalitesiyle başlar. Referans eğrileri dağınıksa, katman isimleri belirsizse veya toleranslar dikkate alınmadıysa; Grasshopper tanımı büyüdükçe sorunlar katlanır. Bu yüzden Rhino dosyasında “temiz referans” yaklaşımı benimsemek uzun vadede büyük kazanç sağlar.

Layer ve isim standardını oturtmak

Katman düzeni, sadece görsel bir düzen değildir; tanımın hangi geometrileri kullandığını anlamak için bir haritadır. Referans eğriler, kesitler, ölçü çizgileri ve çıktı geometrileri ayrı katmanlarda tutulduğunda; yanlış geometri seçme riski azalır. Ayrıca ekip içi çalışmada dosya devri daha az sürtüşmeyle ilerler.

Tolerans ve birim ayarını baştan yapmak

Üretim ya da teknik çizim hedefi varsa, Rhino belgesinin birimi (mm, cm, m) ve toleransı kritik hâle gelir. Özellikle boolean işlemleri, offset ve fillet gibi adımlar toleransa duyarlıdır. Grasshopper tarafında da örnekleme yoğunluğu ve tolerans parametreleri bu kararla uyumlu olmalıdır; aksi hâlde “kapanmayan yüzey” veya “kırık Brep” gibi problemler oluşur.

5. Parametrik form üretimini örneklemek

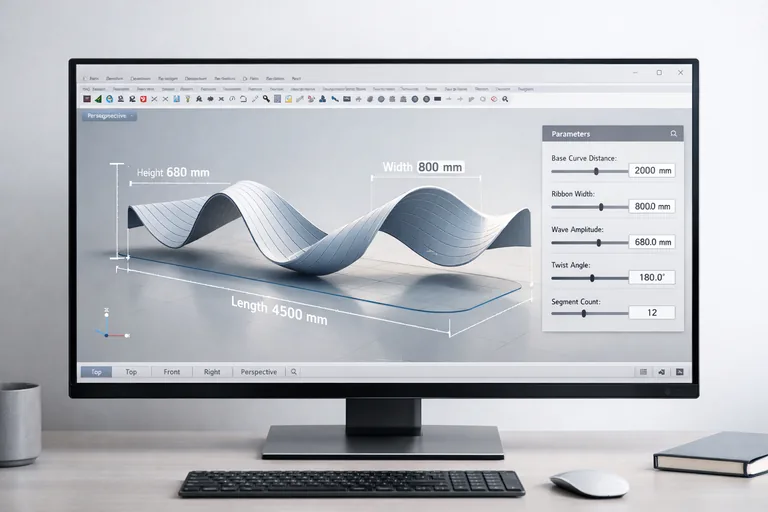

Somut bir örnek üzerinden ilerleyelim: Bir promenade korkuluğu veya bir cephe şeridi düşünün. Amaç, bir baz eğri üzerinden değişken genlikte dalga üretmek ve bu dalgayı yüzey/katı olarak kontrol etmek olsun. Bu tip işlerde hem RhinoPython hem de Grasshopper script bileşenleri işinizi hızlandırabilir.

RhinoPython ile tekrar eden işleri otomatiklemek

Aşağıdaki örnek, seçilen eğri boyunca belirli aralıklarla noktalar üretir ve bu noktalara göre küçük daireler yerleştirir. Bu tür otomasyonlar, referans geometri hazırlığını hızlandırır ve standart üretmeyi kolaylaştırır.

# RhinoPython örneği: Eğri boyunca nokta ve daire üretmek
import rhinoscriptsyntax as rs

crv_id = rs.GetObject("Bir eğri seçin", rs.filter.curve)
if not crv_id:
    raise Exception("Eğri seçilmedi.")

step = rs.GetReal("Adım mesafesi (model birimi)", 200.0, 1.0)
radius = rs.GetReal("Daire yarıçapı", 30.0, 0.1)

length = rs.CurveLength(crv_id)
t = 0.0
while t <= length:
    pt = rs.CurveArcLengthPoint(crv_id, t)
    if pt:
        rs.AddCircle(pt, radius)
    t += step

rs.Redraw()

Bu script, özellikle “çok sayıda benzer öğe” üretilmesi gereken durumlarda verim sağlar. Üstelik ürettiğiniz referansları daha sonra Grasshopper içinde okuyup parametrik dönüşümlere sokabilirsiniz.

Grasshopper Python ile veri akışını güçlendirmek

Grasshopper’da bir Python bileşeni ile, dalga genliğini konuma göre değiştiren bir fonksiyon yazabilirsiniz. Aşağıdaki örnek, 0-1 aralığındaki parametreye göre genlik üreten basit bir eğri profili sunar. Bu yaklaşım, “ortada daha güçlü, uçlarda daha sakin” gibi tasarım kararlarını sistemleştirmeyi kolaylaştırır.

# Grasshopper Python (GHPython) örneği: Parametreye göre genlik hesaplamak
# Inputs: t (0.0-1.0), aMin, aMax
# Output: amp

import math

t = max(0.0, min(1.0, t))
# yumuşak geçiş için cosine ease
ease = 0.5 - 0.5 * math.cos(math.pi * t)
amp = aMin + (aMax - aMin) * ease

Bu “amp” değerini, bir eğri üzerinde normal vektör yönünde nokta kaydırma (Move) veya vektör ölçekleme gibi adımlara bağlayarak dalga formunu kontrol edebilirsiniz. Buradaki önemli nokta: tasarım niyetini sayıların davranışına çevirmektir.

6. Üretim odaklı çıktıları düzenlemek ve paylaşmak

Parametrik tasarımın sahadaki değeri, çoğu zaman üretime yakın çıktılarla ölçülür: parça listeleri, kesim planları, etiketler, numaralandırma ve toleranslı geometri. Grasshopper bu noktada sadece “form üretmek” değil, aynı zamanda veri üretmek için de kullanılır. Örneğin her panelin alanını hesaplayıp, panel ID’siyle birlikte tablo çıktısı almak mümkündür.

Tanımı çıktıya göre organize etmek

Burada işin kritik kısmı; tanımı çıktıya göre organize etmektir. “Güzel görünmesi” yeterli değildir: parça isimleri, katman düzeni, export formatı (DXF, STEP, CSV) ve revizyon takibi baştan planlanırsa, süreç daha az sürtüşmeyle ilerler.

Bake stratejisini kontrollü planlamak

Rhino’ya Bake etmek, çoğu ekipte tanımın “teslim” anıdır. Ancak Bake her zaman final değildir; bazen farklı varyasyonları ayrı katmanlara bake edip karşılaştırmak gerekir. Bu yüzden Bake öncesinde; katman isimlerini, obje adlarını ve renk/özellikleri planlamak faydalıdır. Böylece “hangi varyasyon hangi parametreyle üretildi” sorusu cevaplanabilir.

Raporlama ve metrik üretimini geliştirmek

Karar vericiler için, seçeneklerin karşılaştırılabilir olması önemlidir. Grasshopper’da alan, çevre, hacim, açıklık oranı, parça sayısı gibi metrikleri üretip, bir liste halinde sunabilirsiniz. Bu metrikler, tasarım kararlarının daha şeffaf alınmasını sağlar. Ayrıca üretim maliyeti veya süre tahmini için de sağlam bir temel oluşturur.

7. Performans ve bakım için sistemi sağlamlaştırmak

Zamanla büyüyen tanımlar, performans sorunlarına açıktır. Özellikle ağır yüzey işlemleri, yüksek çözünürlüklü örnekleme ve gereksiz tekrarlar sisteminizi yavaşlatabilir. Bu nedenle “tanımı çalıştırmak” kadar, “tanımı sürdürülebilir tutmak” da önemlidir.

Örnekleme yoğunluğunu bilinçli ayarlamak

Bir eğriyi 1000 parçaya bölmek her zaman daha iyi sonuç vermez; bazen sadece sistemi ağırlaştırır. Hedefe göre örnekleme yoğunluğunu ayarlamak gerekir: kavramsal tasarımda düşük yoğunluk, üretim hazırlığında kontrollü yüksek yoğunluk tercih edilebilir. Ayrıca ağır adımları toggle ile açıp kapamak, günlük çalışmada büyük rahatlık sağlar.

Tanım dokümantasyonunu düzenli tutmak

Birden fazla kişinin aynı tanım üzerinde çalıştığı senaryolarda, açıklama notları ve sürüm disiplinine ihtiyaç vardır. Bileşen gruplarına kısa notlar eklemek, parametreleri etiketlemek ve “girdi-çıktı” noktalarını netleştirmek; yeni katılan bir kişinin tanımı öğrenme süresini kısaltır. Bu yaklaşım, bir tanımı sadece çalışan bir dosya değil, paylaşılan bir araç hâline getirir.

8. İş akışını eğitimle standarda dönüştürmek

Rhinoceros ve Grasshopper öğrenmek, çoğu zaman “birkaç tutorial izlemek” ile başlar; ancak gerçek değer, iş akışına uygun sistem kurmakla ortaya çıkar. Ekibin kullandığı şablonlar, katman yapıları, export formatları ve kontrol listeleri; eğitimle birlikte daha hızlı standarda dönüşür. Böylece her proje aynı hataları tekrar etmez, bilgi kişiden kişiye kaybolmaz.

Uygulamalı bir programda; NURBS modelleme, referans geometri hazırlığı, veri ağaçları, panelleme ve üretim çıktıları gibi başlıklar bir bütün olarak ele alındığında; öğrendikleriniz “projeye geri dönen” bir beceriye dönüşür. Modülleri bir bütün olarak gören bir yol için Rhinoceros eğitim içeriği sayfasını inceleyebilir, ihtiyaçlarınıza uygun bir öğrenme planı çıkarabilirsiniz.
