RHINOCEROS İLE ÖLÇÜLÜ MODELLEME YAPMAK VE ÜRETİM UYUMUNU SAĞLAMAK

Rhinoceros ile ölçülü modelleme, ekranda doğru görünen bir modeli üretilebilir hâle getirmektir; bu yazıda referansları doğru kurmayı, toleransı modelleme sürecine yerleştirmeyi, NURBS yüzey sürekliliğini kontrol etmeyi ve üretim formatlarına aktarımı planlayarak CNC, kalıp ve 3D baskı süreçlerinde hatayı azaltmayı öğreneceksiniz.

1. Ölçü referanslarını doğru kurmak ve korumak

Mutlak ölçü mantığını baştan belirlemek

Üretim uyumu, çoğu zaman ilk adımda seçilen referansla başlar. Parçanın “sıfır noktası” belirsizse, modelde küçük görünen bir değişiklik ölçü zincirini kırar. Rhinoceros’ta çalışmaya başlarken, parçanın üretim fikstürüne oturacağı yüzeyi ya da montajda referans olacak düzlemi belirleyin. Bu düzlem, ölçülendirmenin de başlangıç noktası olur; Rhinoceros’u daha sistemli kullanmak isterseniz pratik odaklı bir uygulamalı Rhinoceros eğitimi ile ekipçe ortak standart geliştirmek de fark yaratır.

Ana referansı sabit tutmak

Öneri: Mutlak ölçü yaklaşımı için ana referansı sabit tutup, değişkenleri parametre gibi yönetmek gerekir. Böylece revizyon geldiğinde “her şey kaydı” hissi azalır ve değişikliklerin etkisi izlenebilir hale gelir.

Ölçü zincirini görünür kılmak ve yönetmek

Üretimde sorun çıkaran durumların önemli bir kısmı, ölçü zincirinin dağınık kurulmasıyla ilgilidir. Bir deliğin konumu bir yüzeye, başka bir deliğin konumu bambaşka bir kenara referanslanırsa, tolerans yığılması artar. Rhinoceros’ta katman yapısı ve yardımcı geometrilerle ölçü zincirini görünür kılın: referans çizgileri, konstrüksiyon düzlemleri, merkez eksenleri ve kritik noktalar ayrı katmanlarda tutulduğunda ekip içi kontrol kolaylaşır.

Katman standardını ekipçe oturtmak ve sürdürmek

Modelin üretim uyumlu olması kadar, başkasının modeli okuyabilmesi de önemlidir. Katman adlarını “REF_”, “MFG_”, “CUT_”, “HOLE_” gibi işlevsel biçimde standardize etmek, revizyon karşılaştırmalarında zaman kazandırır. Bu yaklaşım aynı zamanda tasarım niyetini (design intent) kaybetmemeyi sağlar.

• Referans geometrileri ayrı katmanda tutmak
• Kritik ölçüleri ve tolerans notlarını etiketlemek
• Üretim için saklanacak ara yüzeyleri işaretlemek
• Kontrol eğrilerini ve kesitleri arşivlemek

2. Tolerans mantığını modelleme sürecine yerleştirmek

Tolerans tiplerini üretime göre seçmek ve yazmak

Tolerans, yalnızca teknik resimde yazılan bir değer değildir; modelleme kararlarını da belirler. Örneğin, CNC ile işlenecek bir yüzeyde hedef pürüzlülük ve takım çapı, yüzey sürekliliği kadar önemlidir. Enjeksiyon kalıpta ise çekme payı ve draft açıları toleransla birlikte düşünülmelidir. Rhinoceros’ta ölçülü modelleme yaparken, kritik ölçülere tolerans düşüncesini erkenden eklemek, sonradan “uydurma” düzeltmeleri azaltır.

Fit türünü belirleyerek karar vermek

Pratik yaklaşım: Kritik işlevsel bölgeler için “fit” türünü belirleyin (boşluklu, geçmeli, sıkı). Ardından bu bölgelerin ölçüleri üzerinde karar verirken, üretim yönteminin gerçekçi tolerans aralığını dikkate alın.

Model doğrulamasını toleransla ilişkilendirmek

Rhinoceros’ta analiz araçları (mesafe, açı, eğrilik, zebra, draft) yalnızca estetik kontrol için kullanılmaz. Örneğin iki parçanın birleşiminde 0,2 mm boşluk hedefleniyorsa, kenar sürekliliği ve yüzey sapması kontrol edilmelidir. Buradaki kilit nokta, kontrolün “göz kararı” değil, sayısal hedefle yapılmasıdır.

İmalat payını modelde planlamak ve uygulamak

Bazı süreçlerde “pay bırakmak” üretimin doğasıdır. CNC’de son paso için stok bırakma, sac-metal bükümde büküm payı, dökümde işleme payı gibi kararlar model üzerinde kurgulanmalıdır. Rhinoceros’ta bu yaklaşımı, ayrı katmanlarda “stok yüzeyi” ya da “işleme sonrası yüzey” olarak yönetebilirsiniz. Böylece CAM hazırlığında hangi yüzeyin hedef olduğunu kimse tartışmaz.

3. NURBS yüzey sürekliliğini kontrol ederek ilerlemek

Eğri kalitesini yükseltmek ve sade tutmak

Yüzey kalitesi çoğu zaman eğri kalitesiyle başlar. Gereksiz kontrol noktası, karmaşık eğriler ve kopuk tangens, yüzeyde dalgalanma oluşturur. Üretimde bu dalgalanma, özellikle parlatma ya da kaplama aşamasında sorun çıkarabilir. Rhinoceros’ta eğrileri mümkün olduğunca az noktayla, temiz ve öngörülebilir biçimde kurmak; hem yüzey sürekliliğini hem de ölçü kararlılığını artırır.

Süreklilik seviyelerini ihtiyaca göre seçmek

Her birleşimde G2 şart değildir. Bazı teknik parçalarda G1 tangens yeterliyken, optik yüzeylerde daha yüksek süreklilik beklenir. Burada önemli olan, üretim ihtiyacını doğru okumaktır: CNC takım yolu için gereksiz G2 zorlamak, modeli ağırlaştırıp dosya aktarımını zorlaştırabilir. Buna karşın estetik yüzeylerde düşük süreklilik, ışık kırılmalarına neden olur ve “kusur” olarak algılanabilir.

Kesit kontrollerini rutin hale getirmek ve kayıtlamak

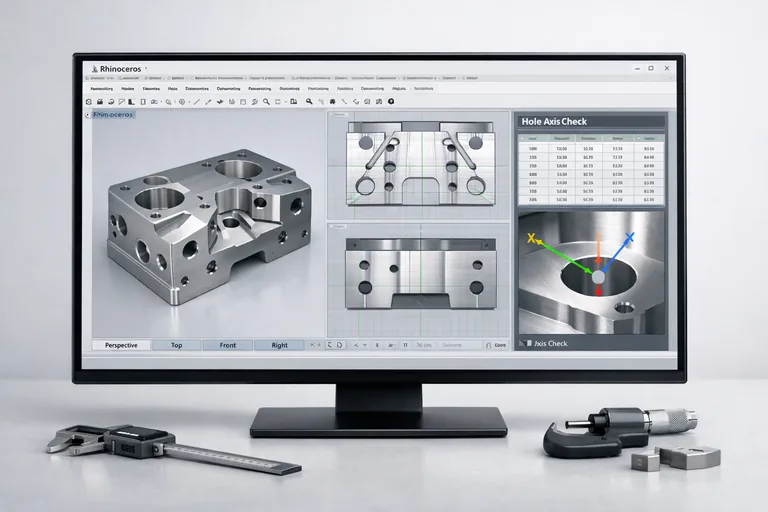

Kesit almak, ölçülü modellemenin en hızlı doğrulamasıdır. Kritik bölgelerde birkaç farklı düzlemden kesit alıp ölçüleri kontrol etmek, sürprizleri azaltır. Özellikle montaj yüzeyleri, delik eksenleri ve oturma bölgeleri için kesit kontrolünü her revizyonda tekrarlamak faydalıdır. Bu kontrolleri dosyada saklamak, denetim ve onay süreçlerinde şeffaflık sağlar.

# RhinoScriptPython: kritik iki yüzey arası minimum mesafeyi kontrol etmek
import rhinoscriptsyntax as rs

def min_distance_between_sets():
    a = rs.GetObjects("Birinci yüzey setini seçin", rs.filter.surface | rs.filter.polysurface, preselect=True)
    if not a: return
    b = rs.GetObjects("İkinci yüzey setini seçin", rs.filter.surface | rs.filter.polysurface, preselect=True)
    if not b: return

    min_d = None
    min_pair = None

    for oa in a:
        for ob in b:
            d = rs.Distance(rs.SurfaceClosestPoint(oa, rs.SurfaceAreaCentroid(oa)[0]),
                            rs.SurfaceClosestPoint(ob, rs.SurfaceAreaCentroid(ob)[0]))
            if d is None:
                continue
            if (min_d is None) or (d < min_d):
                min_d = d
                min_pair = (oa, ob)

    if min_d is None:
        print("Mesafe hesaplanamadı.")
    else:
        print("Yaklaşık minimum mesafe: {:.3f} mm".format(min_d))
        print("Kontrol edilen yüzeyler:", min_pair)

min_distance_between_sets()

Bu örnek, hızlı bir “yaklaşık kontrol” yaklaşımıdır; gerçek projede daha kapsamlı örnekleme ya da nokta dağılımı gerekebilir. Yine de ekip içinde “kontrol yapma” kültürünü başlatmak için iyi bir başlangıçtır.

4. Üretim formatlarına aktarımı planlayarak ilerlemek

STEP ve IGES farkını bilerek karar vermek

Üretime giden dosyanın formatı, modelin doğruluğunu doğrudan etkiler. STEP çoğu CAM/CAD hattında daha sağlam bir seçenekken, IGES bazı durumlarda daha esnek ama daha riskli olabilir. Aktarım öncesi hedef yazılımın önerdiği formatı öğrenmek ve aynı projede formatı tutarlı kullanmak, “dosya geldi ama bozuk” sorunlarını azaltır.

Mesh ayarlarını üretim senaryosuna göre yapmak

3D baskı veya görselleştirme için mesh çıktı alınacaksa, tolerans ve yüzey kalitesi mesh ayarlarına yansıtılmalıdır. Çok kaba mesh, ölçülü modellemenin kazanımlarını çöpe atar; aşırı yoğun mesh ise dosyayı şişirir ve iş akışını yavaşlatır. Rhinoceros’ta mesh ayarlarını “kritik yüzeylere öncelik” yaklaşımıyla optimize etmek daha sağlıklıdır.

Ölçü birimi ve tolerans değerlerini sabitlemek

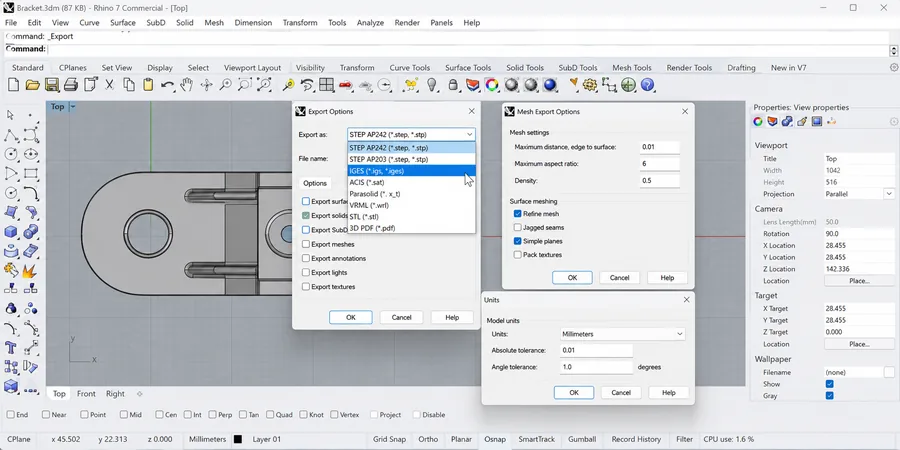

Dosya alışverişinde en sık hata, birim karışıklığıdır (mm/inch). Rhinoceros dosyasında birimlerin net olduğundan ve dışa aktarımda aynı birimin korunduğundan emin olun. Ayrıca model toleransı (absolute tolerance) çok gevşekse küçük detaylar birleşebilir; çok sıkıysa işlem yavaşlayabilir. Uygun toleransı proje tipine göre seçmek, üretim uyumunu artırır.

# RhinoScriptPython: doküman birimini ve toleransını kontrol edip raporlamak
import rhinoscriptsyntax as rs
import scriptcontext as sc
import Rhino

def report_units_and_tolerance():
    unit_system = sc.doc.ModelUnitSystem
    tol = sc.doc.ModelAbsoluteTolerance
    ang_tol = sc.doc.ModelAngleToleranceRadians

    print("Model birimi:", unit_system)
    print("Mutlak tolerans:", tol)
    print("Açı toleransı (radyan):", ang_tol)

    # Kritik uyarı örneği
    if unit_system != Rhino.UnitSystem.Millimeters:
        print("UYARI: Model birimi mm değil. Üretim için kontrol edin.")
    if tol > 0.05:
        print("UYARI: Tolerans yüksek olabilir; küçük detaylar etkilenebilir.")

report_units_and_tolerance()

5. Teknik resim ve ölçülendirmeyi destekleyerek tamamlamak

2D çıktı akışını şablonla standartlaştırmak

Üretim ekibi çoğu zaman 3D modeli değil, 2D çıktıyı kullanır. Bu nedenle sayfa düzeni, ölçülendirme biçimi, notlar ve tolerans gösterimi standart olmalıdır. Rhinoceros’ta Layout ve anotasyon ayarlarını bir şablonda tutmak, her projede yeniden keşif yapmayı engeller. Böylece farklı çalışanların ürettiği çıktılar birbirine benzer ve kontrol süresi kısalır.

Kritik ölçüleri işlevle ilişkilendirerek vermek

“Bu ölçü neden var?” sorusu cevaplanamıyorsa, ölçü karmaşası vardır. Kritik ölçüleri işlevle ilişkilendirin: montaj yüzeyi, sızdırmazlık, hareketli parça açıklığı, bağlantı elemanı uyumu gibi. Bu yaklaşım, revizyonda hangi ölçülerin değişebileceğini de netleştirir. Ölçülü modelleme böylece sadece sayılarla değil, amaçla da güçlenir.

Kontrol planını modelle birlikte paketlemek

Ölçüm ve kalite tarafı için kontrol planı; kritik yüzeylerin, deliklerin, oturma bölgelerinin nasıl ölçüleceğini tarif eder. Bu planı modelle birlikte paylaşmak, üretim uyumunu yükseltir. Rhino dosyasında kontrol kesitlerini, ölçüm noktalarını ve referansları katmanlarla saklamak; kontrol planını “dosyanın içinde” taşır.

6. Ekip içi iş akışını netleştirerek sürdürülebilir kılmak

Revizyon yönetimini izlenebilir hale getirmek

Üretim uyumunu bozan en büyük risklerden biri “hangi dosya son dosya?” karmaşasıdır. Dosya adlandırma standardı, revizyon notları ve değişiklik listesi oluşturmak gerekir. Rhinoceros’ta revizyonla değişen bölgeleri işaretlemek ve kısa bir değişiklik özeti eklemek, tasarım-üretim iletişimini hızlandırır.

Kontrol listesiyle teslim kriterlerini tanımlamak

Model teslimi, “dosyayı göndermek” değildir. Teslim kriterlerini kontrol listesiyle tanımlayın: birim doğrulama, tolerans kontrolü, kapalı katı kontrolü, yüzey sürekliliği kontrolü, dosya formatı doğrulama, kritik ölçülerin işaretlenmesi. Bu kontrol listesi, ekipte yeni başlayanların da daha hızlı uyum sağlamasına yardımcı olur.

Eğitimle ortak dili oluşturmak ve güçlendirmek

Farklı ekipler farklı alışkanlıklarla çalışıyorsa, en iyi araç bile beklenen faydayı sağlamaz. Ölçülü modelleme, tolerans, NURBS yüzey yönetimi ve üretim formatlarına aktarım gibi konularda ortak bir dil kurulması gerekir. Yapılandırılmış bir Rhinoceros eğitimi ile ekip içinde aynı standartları benimsemek; revizyonları azaltır, üretimle iletişimi sadeleştirir ve süreçleri hızlandırır.

Sonuç olarak Rhinoceros ile üretime uyumlu modelleme, “daha detaylı çizmek” değil; doğru referans kurmak, toleransı düşünmek, yüzeyleri kontrollü yönetmek ve aktarımı planlayarak ilerlemektir. Bu yaklaşım benimsendiğinde, tasarım kararları daha hızlı netleşir ve üretim tarafında sürprizler azalır.
